义文机电防折弯电缆固定头 EV214-2802参数信息

300

材料	尼龙(PA),UL94
	防水圈：丁腈橡胶（NBR），耐候橡胶（EPDM)
	O型圈：耐候橡胶（EPDM)
工作温度	静态：-40℃至100℃或瞬间可耐热至120℃
	动态：-20℃至80℃或瞬间可耐热至100℃
防护等级	IP68
颜色	灰色、黑色，其他颜色可定做

PG系列—标准配合螺纹

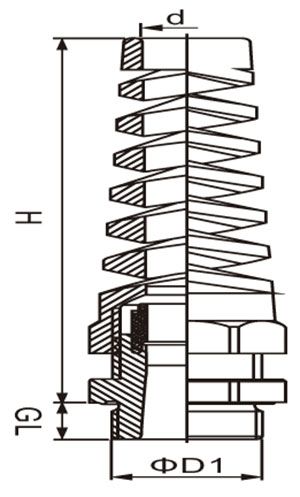

零件号		ΦD1	线缆直径	H	GL	d	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	d	六角对边
EV214-28020001	EV214-28020013	PG 7	3-6.5	54	8	7	15
EV214-28020002	EV214-28020014	PG 7	2-5	54	8	7	15
EV214-28020003	EV214-28020015	PG 9	4-8	63	8	8.5	19
EV214-28020004	EV214-28020016	PG 9	2-6	63	8	8.5	19
EV214-28020005	EV214-28020017	PG 11	5-10	78	8	10.5	22
EV214-28020006	EV214-28020018	PG 11	3-7	78	8	10.5	22
EV214-28020007	EV214-28020019	PG 13.5	6-12	90	9	13	24
EV214-28020008	EV214-28020020	PG 13.5	5-9	90	9	13	24
EV214-28020009	EV214-28020021	PG 16	10-14	100	10	15.5	27
EV214-28020010	EV214-28020022	PG 16	7-12	100	10	15.5	27
EV214-28020011	EV214-28020023	PG 21	13-18	114	11	20	33
EV214-28020012	EV214-28020024	PG 21	9-16	114	11	20	33

公制系列—标准配合螺纹

零件号		ΦD1	线缆直径	H	GL	d	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	d	六角对边
EV214-28020049	EV214-28020061	M 12 x 1.5	3-6.5	54	8	7	15
EV214-28020050	EV214-28020062	M 12 x 1.5	2-5	54	8	7	15
EV214-28020051	EV214-28020063	M 16 x 1.5	4-8	63	8	8.5	19
EV214-28020052	EV214-28020064	M 16 x 1.5	2-6	63	8	8.5	19
EV214-28020053	EV214-28020065	M 16 x 1.5	5-10	78	8	10.5	22
EV214-28020054	EV214-28020066	M 16 x 1.5	3-7	78	8	10.5	22
EV214-28020055	EV214-28020067	M 20 x 1.5	6-12	90	9	13	24
EV214-28020056	EV214-28020068	M 20 x 1.5	5-9	90	9	13	24
EV214-28020057	EV214-28020069	M 20 x 1.5	10-14	100	9	15.5	27
EV214-28020058	EV214-28020070	M 20 x 1.5	7-12	100	9	15.5	27
EV214-28020059	EV214-28020071	M 25 x 1.5	13-18	114	11	20	33
EV214-28020060	EV214-28020072	M 25 x 1.5	9-16	114	11	20	33

NPT系列

零件号		ΦD1	线缆直径	H	GL	d	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	d	六角对边
EV214-28020097	EV214-28020105	3/8 NPT	4-8	63	15	8.5	22
EV214-28020098	EV214-28020106	3/8 NPT	2-6	63	15	8.5	22
EV214-28020099	EV214-28020107	1/2 NPT	6-12	90	13	13	24
EV214-28020100	EV214-28020108	1/2 NPT	5-9	90	13	13	24
EV214-28020101	EV214-28020109	1/2 NPT	10-14	100	13	15.5	27
EV214-28020102	EV214-28020110	1/2 NPT	7-12	100	13	15.5	27
EV214-28020103	EV214-28020111	3/4 NPT	13-18	114	14	20	33
EV214-28020104	EV214-28020112	3/4 NPT	9-16	114	14	20	33

PG系列—长配合螺纹

零件号		ΦD1	线缆直径	H	GL	d	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	d	六角对边
EV214-28020025	EV214-28020037	PG 7	3-6.5	54	15	7	15
EV214-28020026	EV214-28020038	PG 7	2-5	54	15	7	15
EV214-28020027	EV214-28020039	PG 9	4-8	63	15	8.5	19
EV214-28020028	EV214-28020040	PG 9	2-6	63	15	8.5	19
EV214-28020029	EV214-28020041	PG 11	5-10	78	15	10.5	22
EV214-28020030	EV214-28020042	PG 11	3-7	78	15	10.5	22
EV214-28020031	EV214-28020043	PG 13.5	6-12	90	15	13	24
EV214-28020032	EV214-28020044	PG 13.5	5-9	90	15	13	24
EV214-28020033	EV214-28020045	PG 16	10-14	100	15	15.5	27
EV214-28020034	EV214-28020046	PG 16	7-12	100	15	15.5	27
EV214-28020035	EV214-28020047	PG 21	13-18	114	15	20	33
EV214-28020036	EV214-28020048	PG 21	9-16	114	15	20	33

公制系列—长配合螺纹

零件号		ΦD1	线缆直径	H	GL	d	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	d	六角对边
EV214-28020073	EV214-28020085	M 12 x 1.5	3-6.5	54	15	7	15
EV214-28020074	EV214-28020086	M 12 x 1.5	2-5	54	15	7	15
EV214-28020075	EV214-28020087	M 16 x 1.5	4-8	63	15	8.5	19
EV214-28020076	EV214-28020088	M 16 x 1.5	2-6	63	15	8.5	19
EV214-28020077	EV214-28020089	M 16 x 1.5	5-10	78	15	10.5	22
EV214-28020078	EV214-28020090	M 16 x 1.5	3-7	78	15	10.5	22
EV214-28020079	EV214-28020091	M 20 x 1.5	6-12	90	15	13	24
EV214-28020080	EV214-28020092	M 20 x 1.5	5-9	90	15	13	24
EV214-28020081	EV214-28020093	M 20 x 1.5	10-14	100	15	15.5	27
EV214-28020082	EV214-28020094	M 20 x 1.5	7-12	100	15	15.5	27
EV214-28020083	EV214-28020095	M 25 x 1.5	13-18	114	15	20	33
EV214-28020084	EV214-28020096	M 25 x 1.5	9-16	114	15	20	33

G系列

零件号		ΦD1	线缆直径	H	GL	六角对边
灰色	黑色	ΦD1	线缆直径	H	GL	六角对边
EV214-28020113	EV214-28020121	G 1/4	3-6.5	65	8	15
EV214-28020114	EV214-28020122	G 1/4	2-5	65	8	15
EV214-28020115	EV214-28020123	G 3/8	4-8	70	15	19/20
EV214-28020116	EV214-28020124	G 3/8	2-6	70	15	19/20
EV214-28020117	EV214-28020125	G 1/2	6-12	92	13	24
EV214-28020118	EV214-28020126	G 1/2	5-9	92	13	24
EV214-28020119	EV214-28020127	G 3/4	13-18	112	15	33
EV214-28020120	EV214-28020128	G 3/4	9-16	112	15	33
