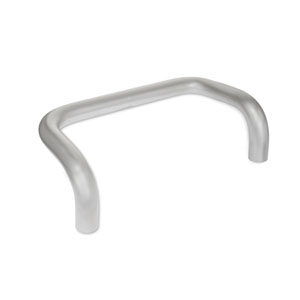

材料及表面处理 | 304不锈钢（衬套/螺杆：303不锈钢） 喷砂亚光饰面 |
装配 | A型：从背面安装 (螺纹盲孔) |
B型：从操作者一侧安装 |

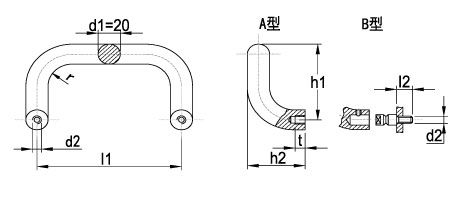

| 零件号 | 型号 | d1 | l1 ±0.25 | l1 ±0.3 | d2 | h1 | h2 | l2 | r | t1 |
| EV153-03240001 | A型 | 20 | 200 | - | M8 | 105 | 68 | - | 22 | 15 |
| EV153-03240002 | 300 | - | ||||||||
| EV153-03240003 | B型 | 20 | - | 200 | M8 | 105 | 68 | 20 | 22 | - |
| EV153-03240004 | - | 300 |
