安装说明（单个螺钉） | 最大载荷：400 N |
最大拧紧力矩：4 Nm | |
最小旋入深度：10 mm |
材料及表面处理
规格 | 手柄 | 侧端帽 |
SW型 | 黑色亚光，环氧树脂涂层 | 聚酰胺基PA高科技聚合体，黑灰色 |
EL型 | 本色阳极氧化处理，亚光 |

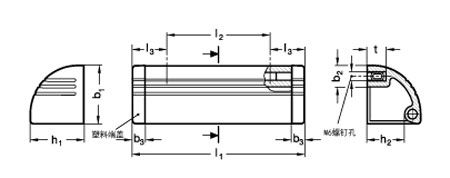

| 零件号 | 规格 | l1 | b1 | b3 | h1 | h2 | l2 | l3 | b2 | t | 重量[g] |
| EV153-03260001 | SW型 | 110 | 36 | 8 | 34 | 24 | 66 | 22 | 13 | 12 | 86 |
| EV153-03260002 | 130 | 86 | 101 | ||||||||
| EV153-03260003 | 150 | 106 | 117 | ||||||||
| EV153-03260004 | 200 | 156 | 157 | ||||||||
| EV153-03260005 | 250 | 206 | 196 | ||||||||
| EV153-03260006 | 300 | 256 | 233 | ||||||||
| EV153-03260007 | 400 | 356 | 314 | ||||||||
| EV153-03260008 | 500 | 456 | 388 | ||||||||
| EV153-03260009 | EL型 | 110 | 36 | 8 | 34 | 24 | 66 | 22 | 13 | 12 | 86 |
| EV153-03260010 | 130 | 86 | 101 | ||||||||
| EV153-03260011 | 150 | 106 | 117 | ||||||||
| EV153-03260012 | 200 | 156 | 157 | ||||||||
| EV153-03260013 | 250 | 206 | 196 | ||||||||
| EV153-03260014 | 300 | 256 | 233 | ||||||||
| EV153-03260015 | 400 | 356 | 314 | ||||||||
| EV153-03260016 | 500 | 456 | 388 |
