| 特点 | 采用了防卡处理 |
| 螺杆部采用梯形螺纹 | |
| 内部轴承，调平操作方便、顺畅 |
| 注意 | 务必与另售的底座EV175-1214组合使用 |
材料及表面处理
| 编号 | 零件名 | 材料 | 表面处理 |
| 1 | 本体 | 不锈钢SUS304 | 电解抛光 |
| 2 | 螺杆 |

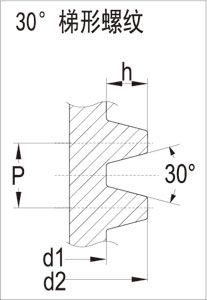

螺纹描述
| 30°梯形螺纹 | P | d1 | d2 | h |
| Tr42 | 6 | 34.3 | 41.8 | 3.75 |
| Tr52 | 7 | 43.1 | 51.8 | 4.35 |
| Tr60 | 8 | 49.9 | 59.8 | 4.95 |
d1-最小直径；d2 -最大直径；h-螺纹高度

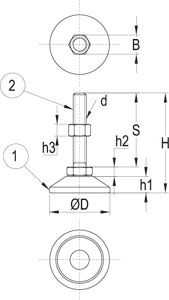

| 零件号 | d | D | H | h1 | h2 | h3 | S | B | 承重[N] | 重量[kg] |
| EV175-12120001 | Tr42 | 127 | 253.5 | 33.5 | 20 | 32 | 200 | 60 | 63700 | 4.82 |
| EV175-12120002 | 353.5 | 300 | 5.72 | |||||||
| EV175-12120003 | Tr52 | 137 | 260.5 | 38.5 | 22 | 42 | 200 | 80 | 88200 | 7.68 |
| EV175-12120004 | 360.5 | 300 | 9.08 | |||||||
| EV175-12120005 | Tr60 | 147 | 266.5 | 42.5 | 24 | 48 | 200 | 90 | 107800 | 10.34 |
| EV175-12120006 | 366.5 | 300 | 12.14 |
