义文机电带钢板支架的注塑聚氨酯脚轮 EV232-0201参数信息

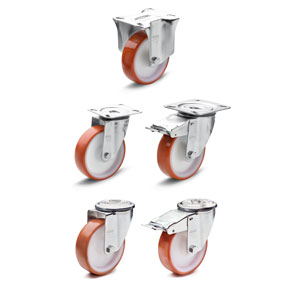

RE.FF-N-带钢板支架的注塑聚氨酯脚轮-实物图3

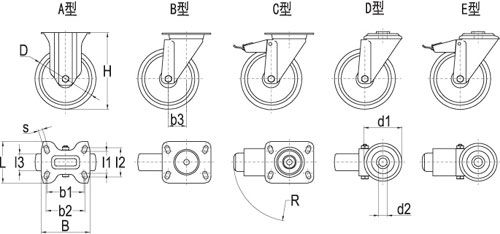

RE.FF-N-带钢板支架的注塑聚氨酯脚轮-线描图ok

注意	另有同规格不锈钢款可选择，详情请联系我司营业人员

性能详述	A型: 配备镀锌钢板固定底板支架的无刹车脚轮。
	B型: 配备镀锌钢板活动底板支架的无刹车脚轮。
	C型: 配备镀锌钢板活动底板支架的带刹车脚轮。
	D型: 配备镀锌钢板活动底板支架及装配通孔的无刹车脚轮。
	E型: 配备镀锌钢板活动底板支架及装配通孔的带刹车脚轮。

材料及表面处理

零件名	材料	表面处理
轮面	注塑聚氨酯	-
内芯	聚酰胺基PA	-
定向支架	钢	镀锌
轮轴	钢管	-
万向支架	钢	镀锌

A型：

零件号	D	l₃	H	B	L	s	b₁	l₁	b₂	l₂	滚动阻力[N]	动态载荷[N]	重量[g]
EV232-02010001	80	30	107	100	85	9	75	45	80	60	1200	1200	380
EV232-02010002	100	30	128	100	85	9	75	45	80	60	1700	1700	430
EV232-02010003	125	35	156	100	85	9	75	45	80	60	2300	2200	660
EV232-02010004	150	45	194	140	114	11	105	73	105	85	2800	3000	1460

B型：

零件号	D	l₃	H	B	L	s	b₁	l₁	b₂	l₂	b₃	滚动阻力[N]	动态载荷[N]	重量[g]
EV232-02010005	80	30	107	100	85	9	75	45	80	60	39	1200	1200	620
EV232-02010006	100	30	128	100	85	9	75	45	80	60	35	1700	1700	740
EV232-02010007	125	35	156	100	85	9	75	45	80	60	37	2300	2200	910
EV232-02010008	150	45	194	140	110	11	105	73	105	87	56	2800	3000	1830

C型：

零件号	D	l₃	H	B	L	s	b₁	l₁	b₂	l₂	b₃	R	滚动阻力[N]	动态载荷[N]	重量[g]
EV232-02010009	80	30	107	100	85	9	75	45	80	60	39	120	1200	1200	810
EV232-02010010	100	30	128	100	85	9	75	45	80	60	35	120	1700	1700	890
EV232-02010011	125	35	156	100	85	9	75	45	80	60	37	120	2300	2200	1050
EV232-02010012	150	45	194	140	110	11	105	73	105	87	56	156	2800	3000	2110

D型：

零件号	D	l₃	H	b₃	d₁	d₂	滚动阻力[N]	动态载荷[N]	重量[g]
EV232-02010013	80	30	107	39	73	12	1200	1200	550
EV232-02010014	100	30	128	35	73	12	1700	1700	670
EV232-02010015	125	35	156	37	73	12	2300	2200	850
EV232-02010016	150	45	188	56	102	20	2800	3000	1690

E型：

零件号	D	l₃	H	b₃	R	d₁	d₂	滚动阻力[N]	动态载荷[N]	重量[g]
EV232-02010017	80	30	107	39	120	73	12	1200	1200	730
EV232-02010018	100	30	128	35	120	73	12	1700	1700	880
EV232-02010019	125	35	156	37	120	73	12	2300	2200	1000
EV232-02010020	150	45	188	56	156	102	20	2800	3000	1980

下载此页参数
